波板屋根の縦樋（塩ビ配管）を点検調査

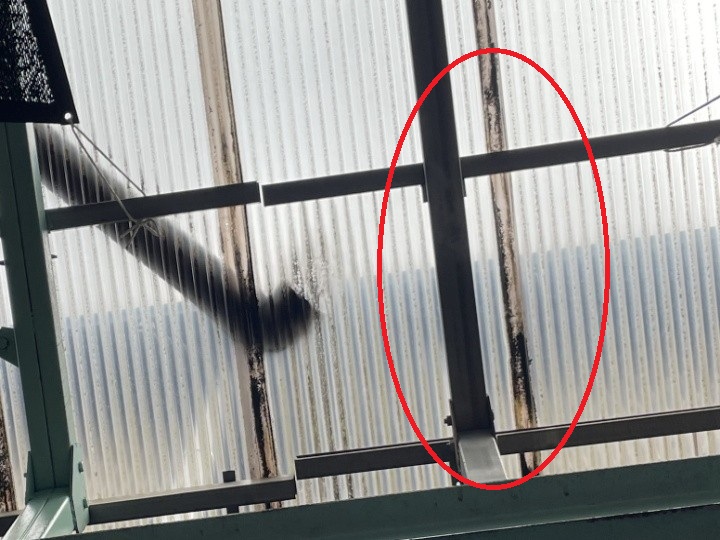

波板ジョイント付近の漏水痕を確認

波板屋根の重なりラインに沿って、ジョイント周辺へ汚れの筋が集まっている状態が見受けられました。

こうした跡は、雨水が繰り返し流れたり滞留したりしているサインで、強い雨のときだけ症状が出るケースとも整合します。

ジョイント部は構造上段差が生じるため、水の勢いによって越水しやすい点に注意が必要です。

まずは漏水の「起点」だけでなく、水が集まる「理由」を探ることが大切です。

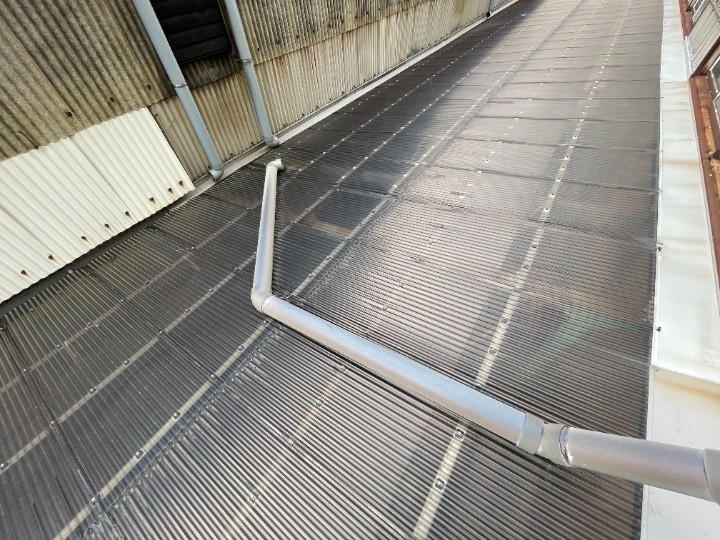

波板屋根上を這う縦樋の不自然な排水ライン

波板屋根の上に塩ビ管が横引きで設置され、途中で向きが変わりながらジョイント付近へ近づいている状況でした。

排水の出口が波板の重なりに近い位置だと、雨量が増えた際に水が山を越えて入り込みやすくなります。

見た目では「配管があるだけ」に見えても、落ち口の向きや距離感が少しズレるだけで、漏水の引き金になることもあります。

今回はまさに、屋根のジョイントと排水の位置関係が気になる納まりでした。

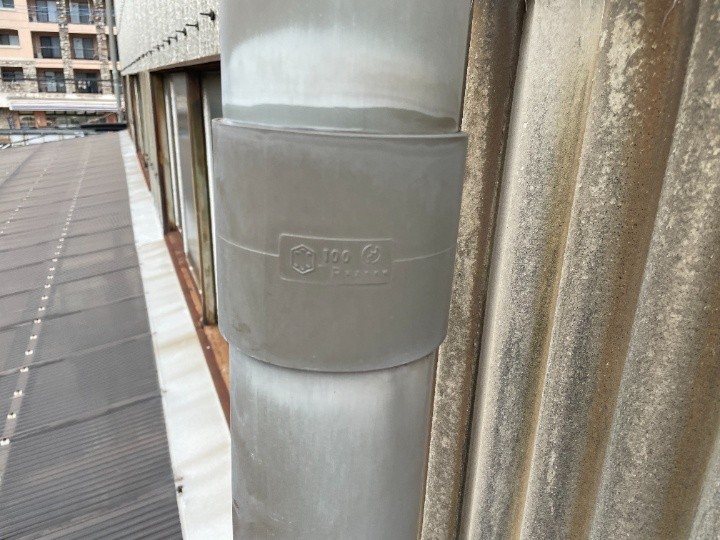

配管サイズ（100表記）からVU管100φ相当を把握

縦樋（たてどい）の継手部に「100」の表記があり、既存の口径を判断する手がかりとなりました。

部分交換では既存と同径の部材を選定しないと段差が生じ、接続部に負担がかかるほか、水漏れリスクにもつながります。

必要以上に大掛かりな工事を行わずに、規格を揃えて丁寧に組み替えることで改善が可能です。

調査段階でサイズを把握しておくことで、当日の施工がスムーズになり、お客様の安心にもつながります。

縦樋（塩ビ配管）部分交換工事

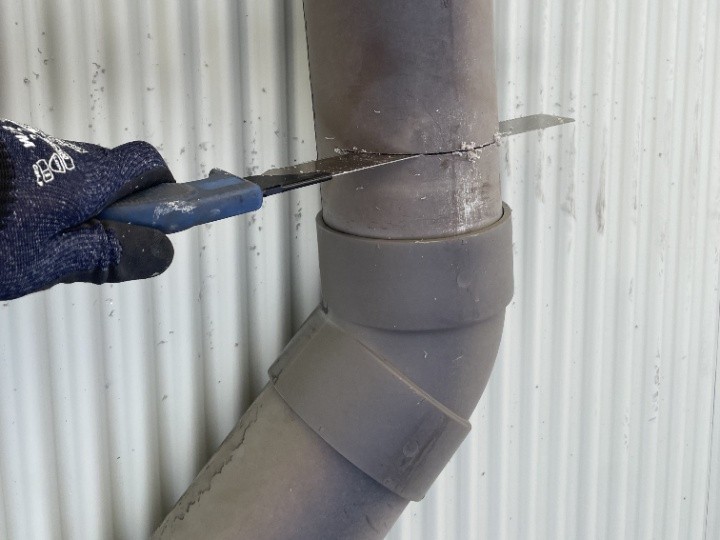

既存配管の切断撤去（エルボ付近）

既存の縦樋は、エルボを含む接続部の近くで切断し、部分的に撤去していきました。

塩ビ管は専用のノコギリで切ることで、余計な割れや欠けを防ぎやすく、次の接着工程の精度にも影響します。

特に意識したいのが切り口の角度で、斜めに切れると継手に対して密着しにくく、見栄えだけでなく接合性能にも関わってきます。

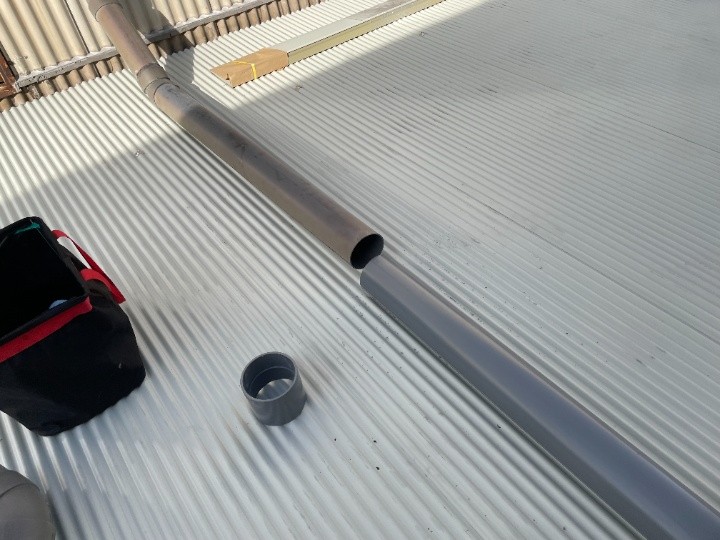

交換用の直管・継手を仮合わせして取り回しを調整

撤去後は、新しい配管を設置する前に直管と継手を並べ、納まりと長さの確認を行いました。

部分交換では既存との接続が前提となるため、先に接着せず、仮合わせで誤差を事前に調整する工程が欠かせません。

必要な継手を手元に揃え、施工中に迷いが出ないようにすることで、1日工事でも落ち着いた手順で進められます。

工場の稼働を妨げない配慮としても、こうした段取りが施工精度と作業効率の両面に直結します。

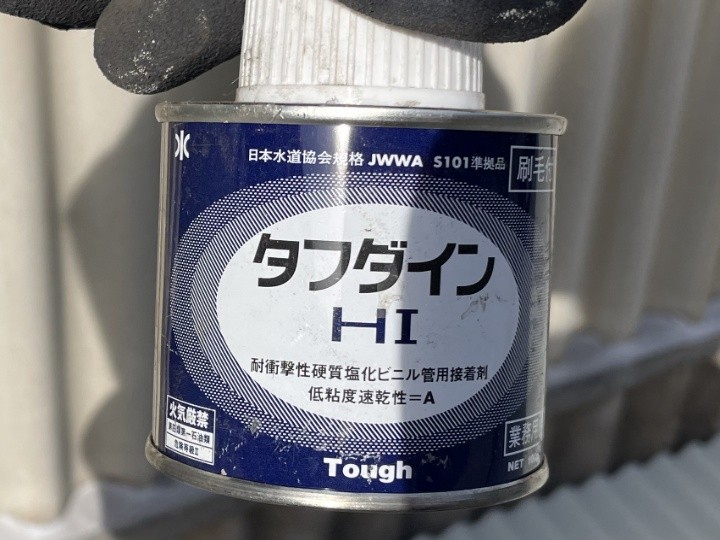

接着剤「タフダインHI」を用意

接続には「タフダインHI」と表記された接着剤を使用し、継手の内側と管の差し込み部に塗布して圧入します。

塩ビ配管は接着剤の性能と施工手順が仕上がりを左右し、塗布量や差し込みが不十分だと漏れや抜けの原因になります。

落ち着いて一定の手順で接合していくことで、見えない部分の品質にもつながります。

材料と工程が明確であることで、施工中の不安も軽減されます。

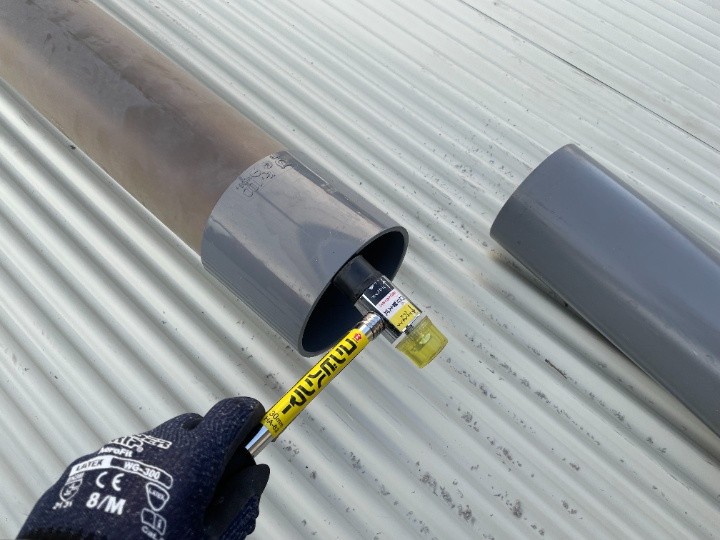

継手への塗布作業と差し込みの確実な施工

継手側へ接着剤を塗る工程では、刷毛を使ってムラなく広げ、差し込んだ後に不用意に動かさないよう管理しました。

部分交換は既存管の状態に左右されるため、接合面のコンディションを整えながら、確実に固定する意識が重要になります。

接着剤は「塗れば終わり」ではなく、塗る位置と量、差し込みの深さ、保持までがセットです。

こうした基本をきちんと守ることで、振動が出やすい環境でもトラブルを起こしにくくなります。

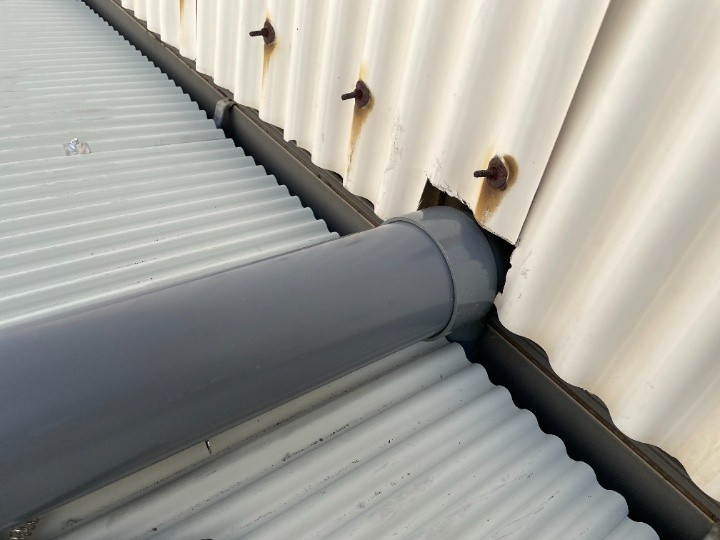

波板と外壁際の取り合いへ配管を納めて排水方向を調整

配管の落とし込み部分は、外壁際の開口部へ向けて納め、排水が波板ジョイント付近に当たり続けないよう取り回しを整えました。

雨の勢いが一点に集中すると波板の山を越えるように水が跳ねやすくなるため、排水方向の調整が改善につながります。

納まりが整うことで水の流れも素直になり、強い雨の日でも余計な跳ね返りが起きにくくなります。

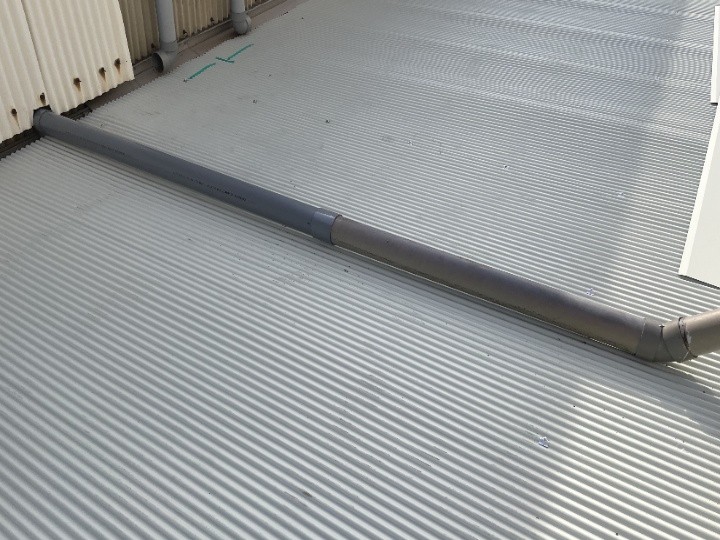

完工

今回の柏市高田の工場では、波板屋根のジョイント部からの漏水に対し、原因を屋根材だけに限定せず、縦樋の排水位置と水の当たり方に着目して縦樋（VU管100φ相当）の部分交換で改善を図りました。

施工は1日で完了し、排水経路を整理することで、強い雨の日に起きていた不安要素の軽減につながります。

必要な範囲に絞って施工を行ったことで、工場の稼働への影響も最小限に抑えられ、安心につながる工事となりました。

雨漏りや雨樋・配管の違和感は、少しの位置関係で症状が出ることもあるため、気になる点があれば街の屋根やさんへお気軽にご相談ください。
